純幹貨-電動機功率與電線選型，值得收藏！

電動機作爲傳動設備，廣泛地應用在我們日常生活和工農業生産當中。如何選擇導線規格對於新入門的電工同仁來說，有時候感到迷茫
，選擇大瞭，浪費資源，小瞭又容易出現問題，今天我在這裏分享一下經驗。

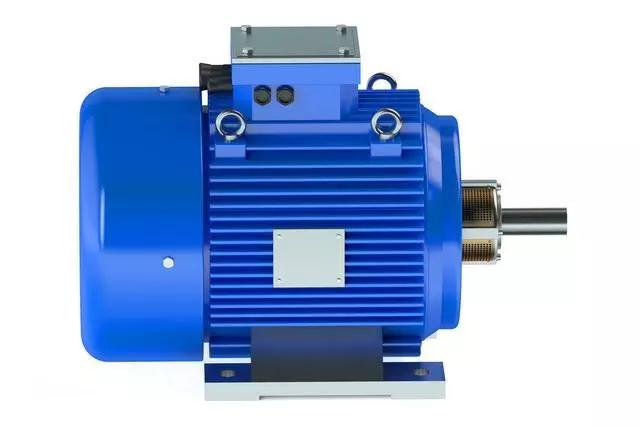

電動機

選擇導線的截面積首先我們要學會看懂電線的安全載流量表。

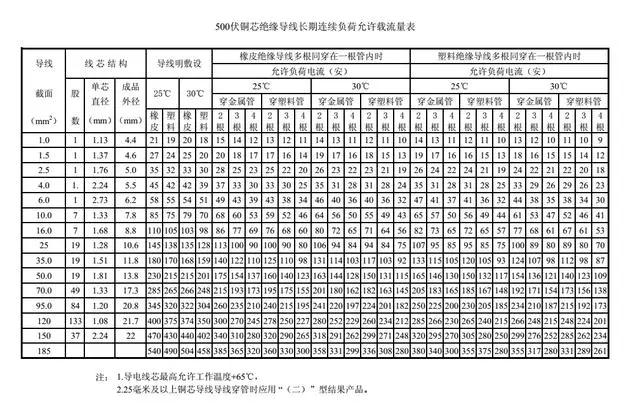

銅導線安全載流量

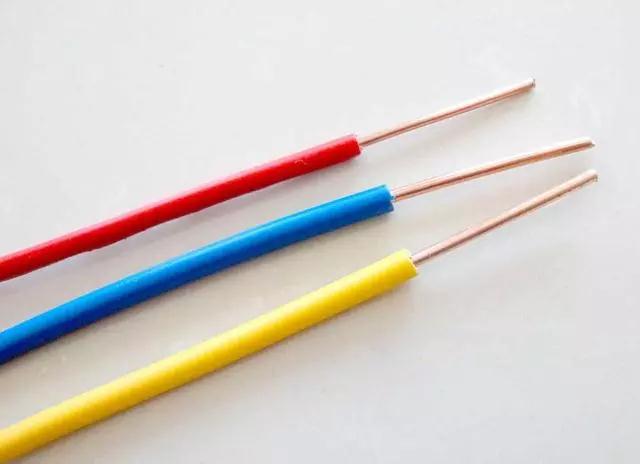

導線

從左到右依次是：電線的截面積、線芯結構、導線的明敷時環境溫度、橡皮絕緣導線穿管敷設和塑料導線穿管敷設的項目名稱，隻要我們以造表格查詢就可以相應找到所需參數
。不過這個隻是我們作爲參考的表，幹事情也不能夠始終照搬硬套，因爲這個表是理想狀态下的，實驗室數據，在實際工作中我們還要考慮電線的機械強度等因素，實際上都是比這個表上大一個到兩個等級的。

那麽實際工作中，我們電工也有自己的速算口訣的，那就是：二點五下乘以九，往上減一順号走。 三十五乘三點五，雙雙成組減點五。 條件有變加折算，高溫九折銅升級。 穿管根數二三四，八七六折滿載流。意思是：2.5平方的鋁芯線的載流量是它的額定截面積乘以9等於22.5A，如果是銅芯線就要升一級，就是2.5的鋁芯線相當於1.5平方的銅芯線。穿多根線時候要打折扣，就是後面所說的穿管根數二三四，打折後電線的是額定載流量的八七六折。

對於電動機的選擇我們也要分清它的額定電流，在電動機啓動方式上有全壓啓動和降壓啓動及變頻器與軟啓動器全壓啓動。降壓啓動有：星三角、自耦補償器、串聯電抗器和串聯電阻等啓動方式。降壓啓動除掉星三角啓動外，它們的電線選擇都是和全壓啓動一樣選擇導線；星三角啓動器由於它的啓動器連接電動機有六根導線，承受的相電流，所以在相配電線時可以比電源線進入啓動器的電線小一個等級到兩個等級，具體需要換算：

I線=1.732I相

I相=I線/1.732

通過公式換算就知道電動機的電流，那麽就可以根據口訣或者電線安全載流量匹配相應的導線瞭。

還有一個最爲簡單實用的經驗方法，就是一個KW配一個平方的導線（注：是鋁芯線，相對銅芯線來說降一級配線）；比如一台30KW的電動機它配鋁芯線要25平方，那麽換成銅芯線就是16平方的。
