3齒輪、齒輪副誤差及側隙的定義和代号
|
序号
|
名稱
|
代号
|
定義
|
|
1
|
|
△Fi′
Fi′
|
被測齒輪與理想精確的測
量齒輪1)單面齧合時，在被測
齒輪一轉内 ，實際轉角與公稱
轉角之差的總幅度值，以分度
圓弧長計值 。
|
|
2
|
齒切向綜合誤差
齒切向綜合公差
|
△fi′
fi′
|
被測齒輪與理想精確的測
量齒輪單面齧合時 ，在被測齒
輪一齒距角内 ，實際轉角與公
稱轉角之差的最大幅度值，以
分度圓弧長計。
|
|
3
|
|

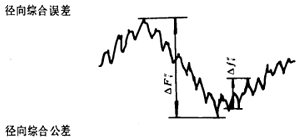

△Fi″
Fi″
|
被測齒輪與理想精確的測
量齒輪雙面齧合時，在被測齒
輪一轉内，雙齧中心距的最大
變動量
|
|
4
|
齒徑向綜合誤差
齒徑向綜合公差
|
△fi″
fi″
|
被測齒輪與理想精確的測
量齒輪雙面齧合時 ，在被測齒
輪一齒距角内，雙齧中心距的
最大變動量
|
|
5
|
|
△FP
△FPK
FP
FPK
|
在分度圓上任意兩個同側
齒面間的實際弧長與公稱弧長
之差的最大絕對值
在分度圓上2），k個齒距
的實際弧長與公稱弧長之差的
最大絕對值。K爲2到小於Z/2
的整數
|
|
6
|
|
△Fr
Fr
|
在齒輪一轉範圍内，測頭
在齒槽内於齒高中部雙面接觸 ，
測頭相對於齒輪軸線的最大變
動量
|
|
7
|
|
△Fw
Fw
|
在齒輪一周範圍内，實際
公法線長度最大與最小值之
差
△FW=Wmax-Wmin
|
|
8
|
|
△ff
ff
|
在端截面上3) ，齒形工作部
分内（齒頂倒棱部分除外），包
容實際齒形且距離爲最小的兩
條設計齒形間的法向距離
設計齒形可以是修正的理
論漸開線 ，包括修緣齒形、凸
齒形等
|
|
9
|
|
△fpt
±fpt
|
在分度圓上4） ，實際齒距
與公稱齒距之差
公稱齒距是指所有實際齒
距的平均值
|
|
10
|
|
△fpb
±fpb
|
實際基節與公稱基節之差
實際基節是指基回柱切平
面所截兩相鄰同側齒面的交線
之間的法向距離
|
|
11
|
|
△Fβ
|
在分度圓柱面上，齒寬有
效部分範圍内（端部倒角部分
除外），包容實際齒線且距離爲
最小的兩條設計齒線之間的端
面距離
設計齒線可以是修正的圓
柱螺旋線 ，包括鼓形線、齒端
修薄及其他修形曲線
|
|
12
|
|
△Fb
Fb
|
在基圓柱的切平面内，平
行於公稱接觸線並包容實際接
觸線的兩條直線間的法向距離
|
|
13
|
|
△Fpx
±Fpx
|
在與齒輪基準軸線平行而
大約通過齒高中部的一條直線
上，任憊兩個同側齒面間的實
際距離與公稱距離之差 。沿齒
面法線方向計值
|
|
14
|
|
△ffβ
ffβ
|
寬斜齒輪齒高中部實際齒
線波紋的最大波幅 。沿齒面法
線方向計值
|
|
15
|
|
△Eε
Ess
Esi
Ts
|
分度圓柱面上4），齒厚實
際值與公稱值之差
對於斜齒輪，指法向齒厚
|
|
16
|
公法線平均長度偏差
公法線平均長度極限偏差
上偏差
下偏差
公差
|
△Ewm
Ewms
Ewmi
Twm
|
在齒輪一周内，公法線長
度平均值與公稱值之差
|
|
17
|
齒輪副的切向綜合誤差
齒輪副的切向綜合公差
|
△Fic′
Fic′
|
安裝好的齒輪副，在齧合
轉動足夠多的轉數内，一個齒
輪相對於另一個齒輪的實際轉
角與公稱轉角之差的總幅度值 。
以分度圓弧長計值
|
|
18
|
齒輪副的一齒切向綜合誤差
齒輪副的一齒切向綜合公差
|
△fic′
fic′
|
安裝好的齒輪副，在齧合
足夠多的轉數内，一個齒輪相
對於另一個齒輪，一個齒距的
實際轉角與公稱轉角之差的最
大幅度值。以分度圓弧長計值
|
|
19
|
|
|
裝配好的齒輪副，在輕微
的制動下，運轉後齒面上分布
的接觸擦亮痕迹
接觸痕迹的大小在齒面展
開圖上用百分數計算
沿齒長方向：接觸痕迹的
長度b″（扣除超過模數值的斷
開部分c）與工作長度b′之比的
|
|
20
|
|
jt
jn
jtmax
jmnax
jtmin
jnmin
|
裝配好的齒輪副，當一個
齒輪固定時，另一個齒輪的圓周
晃動量，以分度圓上弧長計值
|
|
21
|
齒輪副的中心距偏差
齒輪副的中心距極限偏差
|
△fa
±fa
|
在齒輪副的齒寬中間平面
内 ，實際中心距與公稱中心距
之差
|
|
22
|
|
△fx
△fy
fx
fy
|
一對齒輪的軸線在其基準
平面[H]上投影的平行度誤差
在等於齒寬的長度上測量
一對齒輪的軸線，在垂直
於基準平面，並且平行於基準
軸線的平面[V]上投影的平
行度誤差
在等於齒寬的長度上測量
注：包含基準軸線，並通過由
另一軸線與齒寬中間平面
相交的點所形成的平面，
稱爲基準平面，兩條軸線
中任何一條軸線都可作爲
基準軸線。
|
注 ：1）允許用齒條、蝸杆、測頭等測量元件代替測量齒輪。
2）△Fp（△Fpk）允許在齒高中部測最，但仍按分度圓上計值。
3）允許用檢查被測齒輪和測最蝸杆齧合時齒輪面上的接觸迹線（可稱爲“齧合齒形勺代替，但應按基圓切線方向計值。
4）允許在齒高中部側最，但仍按分度回上計值。 |
