三個判斷電機繞組首尾端的方法

   三相電動機是應用很廣泛的電氣旋轉類工具，在電工維護保養過程中，我們經常會需要判斷三相電動機三相繞組的首尾端，需要確保首尾端接線正確，因爲三相繞組的首尾端接錯後，會使繞組中電流方向反向，造成磁動勢不平衡
，三相電流嚴重不平衡，引起電動機振動和噪聲，轉速緩慢甚至不轉。如不及時切斷電源，還将造成繞組溫度急劇上升而燒毀電動機。

三相繞組首尾端的判别方法有以下幾種。

(1)繞組串聯法(又稱燈泡法)。

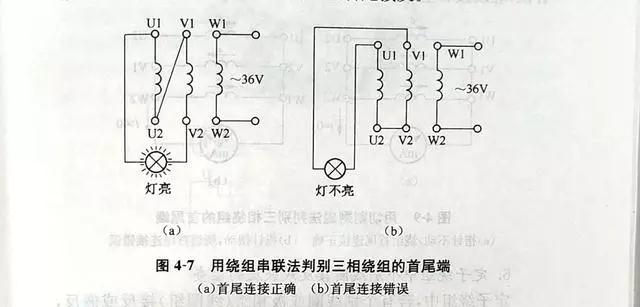

先用萬用表将繞組的6根引線分成3個獨立繞組，然後按圖4-7所示的接法通以低壓交流電源(所加電壓應使繞組中的電流不超過額定值)。如果燈泡發亮，則說明串聯的U、V兩相繞組是正向串聯。即一相繞組的首端接另一相繞組的尾端，如圖4-7(a)所示。如果燈泡不亮，則說明是反向串聯，如圖4-7(b)所示。這時，可将一相繞組的首尾端對調再試。判斷出前兩相的首尾端後，将其中一相再與第三相串聯，用同樣方法實驗。最後，可以判斷出三相繞組各自的首尾端。

(2)萬用表法。

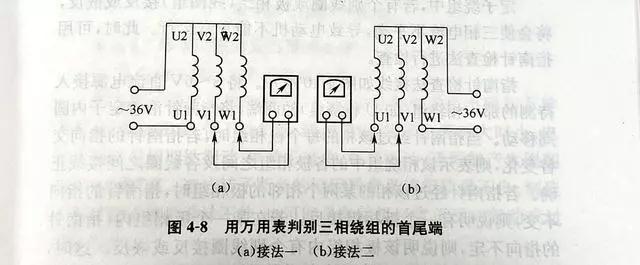

将三相繞組接成星形，從一相繞組接入36V交流電源，在另外兩相繞組的一端接入置於10V交流電壓擋的萬用表，按圖4-8(a)和所示各接一次。 通電後,觀察萬用表指針的擺動情況。若兩次萬用表指針均不動,則說明圖中所示的首尾端正確;若兩次萬用表指針都偏轉，則說明兩次均未接電源的那一相的首尾接反 ;若隻有一次指針偏轉，另一次指針不動，則說明指針不動的那一次中接電源的那一相首尾接反。

3)切割剩磁法
。

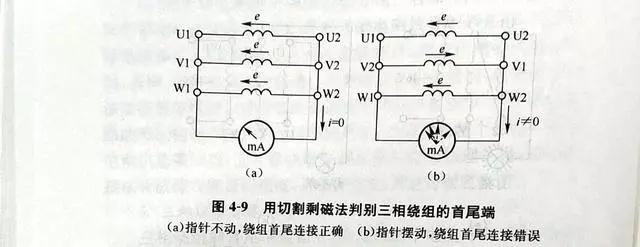

切割剩磁法是利用轉子鐵心中的剩磁在定子三相繞組中感應出電動勢，用萬用表指示出其回路中的電流值來檢查的。接線如圖4-9所示,用萬用表(毫安擋)進行測量。測量時用手轉動電動機的轉子，如果萬用表的指針不動，則說明三相繞組首尾連接是正確的。即三相繞組的首端與首端連接、尾端與尾端連接。如果萬用表的指針來回擺動，則說明三相繞組連接有誤，應改接後重試。

三相電動機三相繞組首尾端的判斷是電氣技術人員的基本技能，瞭解和掌握适合自己的判斷方法是十分有必要的！
