蝸輪加工的方法

蝸輪加工

       蝸輪加工的方法一般採用滾齒和切齒後再進行剃齒、珩齒或研齒等加工。滾切蝸輪的精度一般可達6～8級(JB162-60)。飛刀切齒精度可達7~8級，飛刀制造簡單
，但切齒的生産率低
，适用於在單件生産和修配工作中。

滾齒加工：

      採用基本參數與工作蝸杆相同的蝸輪滾刀，按展成法原理切出齒形。如果採用徑向進給法滾齒，則滾刀與工件按Z2/Z1的傳動比（Z1爲工作蝸杆螺紋頭數,Z2爲蝸輪齒數）對滾，兩者逐漸靠近直到其中心距等於工作蝸杆與蝸輪齧合時的中心距爲止。採用切向進給法滾齒時，機床除保證刀具旋轉外，還要有軸向進給；同時機床的工作台也要增加相應的附加轉動，才能實現展成運動，這就要使用差動鏈。因此，切向進給法的加工精度一般不如徑向進給法，但齒面質量較好，且不會産生根切現象。

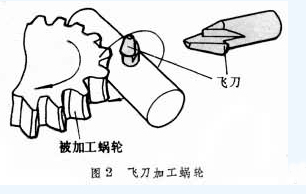

飛刀切齒： 　

       飛刀相當於蝸輪滾刀的一個刀齒。飛刀切齒隻能採用切向進給法,在滾齒機上可使飛刀轉一周蝸輪轉Z1個齒，再加上飛刀的切向進給與工作台的附加轉動，也能按展成法原理切出正確的齒形。

       蝸輪滾齒或飛刀切齒後，爲瞭提高齒面質量、改善蝸輪與蝸杆齧合時的接觸情況，可在滾齒機上珩齒或研齒。珩齒工具是用磨料與塑料、樹脂的混合物澆鑄在基體上而制成的珩磨蝸杆；研齒時用鑄鐵制成的研磨蝸杆加研磨劑與蝸輪對研。
