LXZ型帶制動輪彈性柱銷聯軸器（GB5014-2003）
Tags: WB微型擺線減速機    發布時間: 2015-08-02

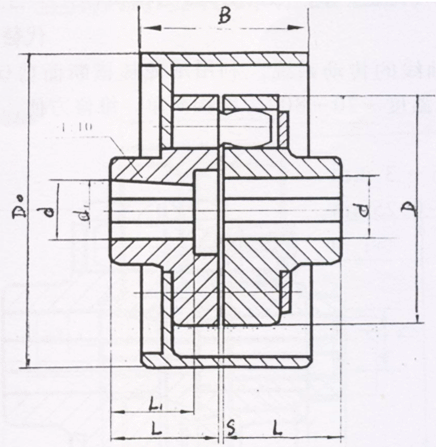

LXZ型帶制動輪彈性柱銷聯軸器
LXZ型帶(dài)制動輪彈性柱銷聯軸器主要參(cān)數與尺寸
型号
公稱轉矩Tn
N.m
許用轉速[n]
r/min
軸孔直徑
d1.d2.dz
軸孔長度
尺寸
轉動慣量
kg·m2
重量
kg
Y、J、J1、Z型
D0
D
B
S
L1  L
LXZ1
560
5600
20～35
38～82
200
120
85
2.5
0.05
11
LXZ2
1250
3750
30～48
60～112
200
160
85
2.5
0.08
14
LXZ3
1250
2430
30～48
60～112
315
160
132
2.5
0.45
25
LXZ4
2500
2430
40～63
84～142
315
195
132
3
0.5
40
LXZ5
2500
1900
40～63
84～142
400
195
168
3
1.3
59
LXZ6
3150
1900
50～75
84～142
400
220
168
3
1.4
69
LXZ7
3150
1500
50～75
84～142
500
220
210
3
3.2
91
LXZ8
6300
1500
60～85
107～172
400
280
168
4
1.5
88
LXZ9
6300
1500
60～85
107～172
500
280
210
4
3.5
113
LXZ10
11200
1500
70～110
107～212
500
320
210
4
3.6
156
LXZ11
11200
1220
70～110
107～212
630
320
265
4
11
187
LXZ12
16000
1220
80～125
132～212
630
360
265
5
12
326
LXZ13
22400
1080
100～140
167～252
710
410
298
5
25
337
LXZ14
35500
1080
110～180
167～302
710
480
298
6
29
458
LXZ15
35500
950
110～180
167～302
800
480
335
6
43
504
    注：LXZ12、LXZ13、LXZ14使用Z型孔時要核對沉孔是否允許。
