8加工方法、輪齒接觸、檢查和試驗
8.1成形法（專用於弧齒錐齒輪）
一種由切削刀具的形狀直接觸決定工件加工形狀的切削方法。對於弧齒錐齒輪是描述非展成法大輪的術語，其齒面爲回轉表面，其尖向截面通常具有直線齒廓。與這種大輪相齧合的展成法加工的小輪稱爲成形法小輪 。
同義詞 半展成法（專用於弧齒錐齒輪）
8.1.2展成法
齒輪的齒面由刀盤或刀具與齒坯間的精確控制的相對滾切面形成的一種加工方法。
同義詞 滾切法 範成法
8.1.3單面法
分别切削齒槽每一側面的一種切削方法，每一側面的切削採用不同的機床調整數據 。
8.1.4雙面法
採用内切和外切交錯刀齒的銑刀盤同時切削齒槽兩側的一種切削方法。
8.1.5單一刀盤法
一種採用同一刀盤加工弧齒錐齒輪、零度齒錐齒輪或準雙曲面齒輪副大小輪的特殊加工方法。用於這一加工方法的特殊刀盤設計爲具有圓弧刀刃的單一刀盤法刀盤。
8.1.6固定調整法
一種加工小輪的方法，輪齒的每一側面由一不同的刀盤進行切削，採用兩次安裝，一把刀盤僅有内切刀齒，另一把刀盤僅有外切刀齒。
8.1.7雙重螺旋法
採用雙面法加工大小輪，用機床的螺旋動動控制輪齒接觸區。
8.1.8雙重雙面法
採用雙面法加工大、小輪的一種加工方法，大、小輪的輪坯必須按此法設計。主要用於小模數齒輪 。
8.1.9單循環法
一種採用雙面圓拉刀盤在刀盤的一次循環中精切非展成大輪齒面的切齒方法。
8.1.10螺旋成形法
一種非展成法大輪加工的方法，其齒面爲用雙面法加工的螺旋面。螺旋成形法小輪採用固定安裝法按展成加工，與螺旋成形法大輪相配。
8.1.11多用刀盤法
一種在大型銑齒機上 ，隻需採用很少數量的刀盤便可加工規格範圍很廣的齒輪的特殊加工方法。
8.1.12一次調整法
用一把刀尖距稍小於齒槽寬的雙面銑刀盤、一次精切齒槽沿縱向等寬的輪齒一側面的一種方法，在切削輪齒兩側面時不改變機床的調整 。
8.1.13垂直動動法
一種用展成法加工長錐距齒輪的特殊加工方法。使用這一方法 ，工件除展成運動外 ，還有一般爲垂直方向的直線運動，這種方法隻能用於當展成過程中工件箱可以作直線的垂直運動的機床。
8.1.14變滾比粗切
一種小輪粗切方法，採用雙面刀盤 ，搖台向上和向下滾動之間能自動改變滾比 。
8.1.15無滾動粗切
搖台和工件間沒有展成運動的粗切。
8.1.16補充轉位
工件圍繞其軸線相對於刀盤的有控制的附加轉動，目的是當搖台反向旋轉時精切另一齒面，其大小決定切去餘量的大小 。
同義詞 調整轉換
8.1.17補充切入
在一切削循環中，床鞍朝向搖台的一個有控制的附加的移動量。
8.1.18勻速滾動
切削循環過程中，搖台以下變的速率滾動。
8.1.19垂直水平位移法
在滾動檢查機上，一種精確測量相對於其規定安裝位置的垂直和水平位移量的實踐方法，齒輪可以有此位移量而不使輪齒接觸集中於輪齒的兩端。用此位移量確定齒輪的可調整性和配接觸區。
同義詞 垂直水平檢查法
8.1.20直齒錐齒輪拉齒法
用圓拉刀盤拉削直齒錐齒輪的方法。
8.1.21研齒
用於淬硬齒面精加工和改善輪齒接觸的最後研磨工序，以期在齒輪工作時提高平穩性的降低噪聲。
8.1.22擺動小輪節錐法SPC
一種特殊的研齒方法。當小輪圍繞一大緻通過齧合中心的垂直軸線在水平面内擺動時，小輪錐距自動調整，保持接觸區在理想的位置。
8.1.23雙向滾動切削
當時行雙向滾動切齒時，在向上滾動的過程中切入齒槽，在向上滾動的終點，床鞍不退出；在向下滾動的過程中，刀具切入同一齒槽的一個或兩個側面。在某些情況下 ，使機床在向下滾動時進行第一次切齒，向上滾動時第二次切齒。
8.1.24試切
爲獲得理想的輪齒接觸區，採用不同的機床調整數據反複切削齒面的一種齒輪切削過程。
同義詞 配切
8.1.25壓模淬火
在錐齒輪淬火過程中，爲保持工件的正確形狀面採用壓堅模的一種熱處理技術 。
8.1.26滾動淬火
一種在淬火機床上採用滾子支承工件並允許其旋轉的熱處理方法，以減少工件在熱處理過程中的變形。
8.2輪齒接觸
8.2.1齒面接觸區
所有瞬時接觸線之總和，當塗有著色劑的一對齒輪副在滾動檢查機上進行運轉後，在齒面上可以看出塗的色被去掉瞭，這就表示輪齒接觸區。
同義詞 輪齒接觸區

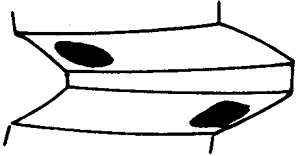

8.2.2對角接觸
接觸區方向與輪齒的齒線方向成一角度的接觸。
8.2.3内對角接觸
在凸齒面接觸爲從大端齒頂向小端齒根方向，在凹齒面爲從大端齒根向小端齒頂方向傾斜的對角接觸。
8.2.4正常對角接觸
當用不帶對角接觸修正的機床高速切削齒輪時通常出現的内對角接觸。
8.2.5外對角接觸
在凸齒面接觸爲從大端齒根向小端齒頂方向，在凹齒面從大端齒頂向小端齒根傾斜的對角接觸。
8.2.6大小端接觸
一側面的接觸區比另一側面靠近小端（或大端）時出現的情況。
同義詞 内外接觸
8.2.7菱形接觸
輪齒接觸區在齒頂長、齒根短或在齒根長、齒頂短的一種輪齒接觸。
8.2.8楔形接觸
一種在輪齒的一端接觸區窄、在另一端接觸寬的接觸區。
同義詞 魚尾形接觸
8.2.9内長外短接觸
爲一種魚尾形接觸區。當進行小端和大端檢查時、小端的接觸區比大端長面窄。
同義詞 小輪長大端短接觸
8.2.10外長内短接觸
爲一種魚形接觸區，當進行小端和大端檢查時，大端的接觸區比小端長而窄。
同義詞 大端長小端短接觸
8.2.11頂根接觸
輪齒接觸區在一側面位於齒頂（或齒根），而在另一側面位於齒根（或齒頂）的一種接觸。
8.2.12縱向橋形接觸
在輪齒的大小端接觸重而寬，在輪齒中間接觸輕的一種接觸。
8.2.13齒廓橋形接觸
在輪齒的齒頂和齒根接觸重而寬，在輪齒中間接觸輕的一種接觸。
8.2.14長接觸
在從大端到小端幾乎全齒長的接觸。
8.2.15短接觸
在從大端到小端的齒長上很不一部分接觸。
8.2.16寬齒廓接觸
沿齒頂附近和齒根附近接觸重而沿節線接觸輕的一種接觸。
8.2.17窄齒廓接觸
沿輪齒節線接觸重合很少向齒頂和（或）齒根齒伸的接觸。
8.3檢查與試驗
8.3.1接觸檢查
當齒輪副在它們的實際安裝位置上並在模拟工作負載下運轉時，對所得到的輪齒接觸的觀察（通常也包括對照片的觀察）。
8.3.2偏移試驗
在模拟荼的負載下進行的一種傳動裝置動态試驗，以測量出傳動齒輪對於它們的支座和相互之間的位移量。
8.3.3偏移圖
一種根據檢查力矩負載畫出的偏移圖表，表示出增加負載時大輪和小輪工作情況的變化類型。
8.3.4偏移計算卡
一種大輪和小輪偏移的數學分析，以得到畫偏移圖的數據。 |
