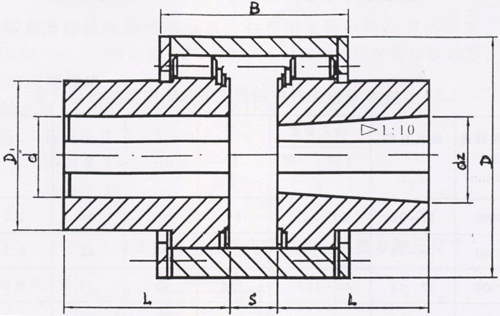

LZD型錐形軸孔彈性柱銷齒式聯軸器（GB/T5015-2003）-上海恒點傳動設備有限公司

型号	公稱轉矩Tn KN.m	許用轉速[n] r/min	軸孔直徑 d.d_Z	軸孔長度	D	D₁	B	S	轉動慣量 kg·m²	質量 kg
				Y型J₁型 Z₁
				L
LZD1	0.112	5000	16～19	30～42	78	40	65	14.5	0.002	2.30
			20～24	38～52			70	16.5
			25～28	44～62			75	20.5
LZD2	1.25	5000	25～28	44～62	90	50	88	20.5	0.004	3.98
			30～32	60～82			92	24.5
LZD3	0.63	4500	30～38	60～82	118	65	115	25	0.016	10.30
			40～42	84～112			125	31
LZD4	1.8	4200	40～56	84～112	158	90	145	32	0.061	22.46
			60	107～142			152	39
LZD5	4.5	4000	50～56	84～112	192	120	145	32	0.143	31.71
			60～75	107～142			152	39
			80	132～172			158	44
LZD6	8	3300	60～75	107～142	230	130	175	40	0.312	48.16
			80～95	132～172			178	45
LZD7	11.2	2900	70～75	107～142	260	160	178	40	0.570	69.42
			80～95	132～172			182	45
			100～110	167～212			188	50
LZD8	18	2500	80～95	132～172	300	190	202	46	1.105	108.8
			100～125	167～212			208	51
			130	202～252			212	56
LZD9	25	2300	90～95	132～172	335	220	232	47	2.157	157.5
			100～125	167～212			238	52
			130～150	202～252			242	57
LZD10	31.5	2100	100～125	167～212	355	245	240	53	2.926	188.5
			130～150	202～252			245	58
			160～170	242～302			255	68
LZD11	40	2000	110～125	167～212	380	260	260	53	4.021	225.0
			130～150	202～252			265	58
			160～180	242～302			275	68
LZD12	63	1700	130～150	202～252	445	290	282	58	8.051	335.2
			160～180	242～302			292	68
			190～200	282～352			302	78
LZD13	100	1500	150	202～252	515	345	313	58	16.514	524.5
			160～180	242～302			323	68
			190～220	282～352			332	78
注：1：重量、轉動慣量是按Y/J₁軸孔組合型式和最小軸孔的計算值。 2：短時過(guò)載不得超過(guò)公稱(chēng)轉矩Tn值的2倍。
