GB3374齒輪基本術語
4擺線齒輪[擺線輪]
4.1擺線輪的分類
4.1.1按齒廓的形狀
4.1.1.1外擺線的等距曲線的擺線輪
一個擺線輪，其端面上的齒廓是外擺線的内側的等距曲線的凹齒部分（圖45）。
圖45
4.1.1.2長幅外擺線的等距曲線的擺線輪
一個擺線輪，其端面上的齒廓是長幅外擺線的内側的等距曲線的凹齒部分（圖46）。
4.1.1.3短幅外擺線的等距曲線的擺線輪
一個擺線輪 ，其端面上的齒廓是短幅外擺線的内側的等距曲線（圖47、圖48）。
4.1.1.4内擺線的等距曲線的擺線輪
一個擺線輪，其端面上的齒廓是内擺線的外側的等距曲線（圖49）。
4.1.1.5短幅内擺線的等距曲線的擺線輪
一個擺線輪，其端面上的齒廓是短幅内擺線的外側的等距曲線（圖50）。
4.1.1.6複合齒形的擺線輪
一個擺線輪 ，其端面上的齒廓是由一條短幅外擺線的内側的等距曲線與另一條曲線複合而成。
4.1.2按輪齒的相對位置。
4.1.2.1外齒擺線輪
齒頂曲面位於齒根曲面之外的擺線輪（圖51）。
4.1.2.2内齒擺線輪
齒頂曲面位於齒根曲面之内的擺線輪（圖52）。
4.2假想曲面和曲線
4.2.1假想曲面
4.2.1.1分布圓柱面
擺線輪齒的分布曲面。該曲面即擺線輪理論齒廓的平均齒高所在的曲面（圖53）。
4.2.1.2節圓柱面（擺線輪）
擺線輪與針輪齧合副中擺線輪的節曲面（圖54）。
4.2.1.3基圓柱面
擺線輪上的一個假想的圓柱面 ，形成擺線輪齒面的發生圓柱面在齒假想圓柱面上做純滾動運動（圖55、圖56）。
4.2.1.4發生圓柱面
在基圓柱面上做純滾動以形成擺線輪齒面的一個假想圓柱面 。
4.2.1.5齒頂圓柱面
擺線輪的齒頂曲面（圖57）。
4.2.1.6齒根圓柱面
擺線輪的齒根曲面（圖57）。
4.2.1.7柱銷孔中心圓柱面
擺線輪的柱銷孔中心曲面（圖58）。
4.2.2假想曲線
4.2.2.1節點
在擺線輪與針輪齧合副中，其兩節圓的切點，稱爲節點（圖59）。
4.2.2.2分布圓
擺線輪的分布圓柱面與端平面的交線（圖60）。
4.2.2.3節圓（擺線輪）
擺線輪的節圓柱面與端平面的交線（圖61）。

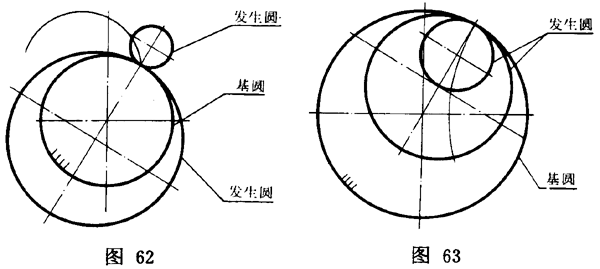

4.2.2.4基圓
擺線輪的基圓柱面與端平面的交線（圖62、圖63）。
4.2.2.5發生圓[滾圓]
擺線輪的發生圓柱面與端平面的交線（圖62、圖63）。
4.2.2.6齒頂圓
擺線輪的齒頂圓柱面與端平面的交線（圖64、圖65）。
4.2.2.7齒根圓
擺線輪的齒根圓柱面與端平面的交線（圖64、圖65）。
4.2.2.8柱鎖孔中心圓
擺線輪的柱銷孔中心圓柱面與端平面的交線（圖66）。
4.3尺寸參數
4.3.1齒距
4.3.1.1齒距
在擺線輪的某一既定曲面上，一條給定的曲線被兩個相鄰的同側齒面所截取的長度 ，稱爲齒距。
4.3.1.2分布圓齒距
在擺線累的一個端平面上 ，兩個相鄰而同側的理論齒廓之間的分布圓弧長，稱爲分布圓齒距（圖67）。
4.3.1.3基圓齒距
在擺線輪的一個端平面上，兩個相鄰而同側的齒廓之間的相對應的基圓弧長 ，稱爲基圓齒距（圖68、圖69）。
4.3.1.4公法線長度（擺線輪）
對於外齒擺線輪，相隔若幹個齒的兩外側齒面各與兩平行平面分别相切，此兩行平面之間的垂直距離就稱爲該外齒擺線輪的公法線長度（圖70）。
對於内齒擺線輪，指的是相隔若幹個齒槽的兩外側齒面（圖71）。
必須指明兩平行平面所跨的齒數（或齒槽數）。
4.3.1.5頂根距
以整支擺線爲基礎形成齒廓的奇數齒的擺線輪，在180°方向上，擺線輪齒齒頂圓與齒根圓之間的垂直距離（圖72）。
4.3.2直徑
4.3.2.1分布圓直徑
擺線輪的分布圓柱面和分布圓的直徑（圖73、圖74）。
4.3.2.2節圓直徑
擺線輪的節圓柱面和節圓的直徑（圖75）。
4.3.2.3基圓直徑
擺線輪的基圓柱面和基圓的直徑（圖76、圖77）。
4.3.2.4發生圓直徑[滾動直徑]
形成擺線齒廓的發生圓柱面和發生圓的直徑（圖76、圖77）。
4.3.2.5頂圓直徑
擺線輪的齒頂圓柱面和齒頂圓的直徑（圖78、圖79）。
4.3.2.6根圓直徑
擺線輪的齒根圓柱面和齒根圓的直徑（圖78、圖79）。
4.3.2.7柱銷孔中心圓直徑
擺線輪的柱銷孔中心圓柱面和柱銷孔中心圓的直徑（圖80）。
4.3.3齒高和齒寬
4.3.3.1齒高
擺線輪的齒頂圓與齒根圓之間的徑向距離（圖81、圖82）。
4.3.3.2齒寬
擺線輪的有齒部位沿分布圓柱面的直母線方向量度的寬度（圖83）。
4.3.4變幅系數
4.3.4.1幅高
在平面上，以整支擺線爲基礎形成齒廓的理論齒廓曲線，在半徑方向的最低點與最高點之間的距離。
4.3.4.2短幅系數
短幅外（或内）擺線的幅高與外（或内）擺線幅高的比值。
4.3.4.3長幅系數
長幅外（或内）擺線的幅高與外（或内）擺線幅度的比值。
