SWL絲杆升降機外形圖

Tags: SWL蝸輪絲杆升降機 發布時間: 2011-11-17

SWL絲杆升降機有較多組合的結構型式，裝配型式及絲杆的頭部型式，下面列出常用的幾種升降機的結構形式，以方便您選型！

技術參數：
1、結構型式：1型——絲杆作軸向移動; 2型——絲杆作旋轉運動、螺母作軸向移動。
2、裝配型式：A型——絲杆/或螺母向上移動;B型——絲杆/或螺母向下移動
3、絲杆頭部型式：1型結構型式的絲杆頭部：Ⅰ型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)
2型結構型式的絲杆頭部：Ⅰ型(圓柱型)、Ⅲ型(螺紋型)
4、傳動比：普通速比(P)、慢速比(M)，可按用戶要求定制中速比(F)
5、提升承載能力：1kN、2.5kN、5kN、10kN、20kN、25kN、35kN、50kN、100kN
6、絲杆的防護：1型結構：基本型(無防護)、防旋轉型(F)、帶防護罩(Z)、防旋轉連護罩(FZ) 2型結構：基本型(無防護)

1A-I 圓柱頭部

1A-II 法蘭頭部

1A-II 法蘭頭部+輸入法蘭

1A-II-F 法蘭頭部+防旋轉

1A-II-FZ 法蘭+防旋轉+防護罩

1A-III 螺紋頭部

1A-III-F 螺紋+防旋轉+輸入法蘭

1A-IV 扁頭

1B-I 圓柱頭部

1B-II-FZ 法蘭+防護罩+防旋轉

1B-II-Z 法蘭+防護罩

1B-III-FZ 螺紋+防護罩+防旋轉

1B-IV 扁頭

2A-I 螺母向上+圓柱頭部

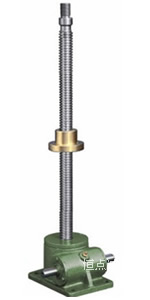

2A-III 螺母向上+螺紋頭部

2B-I 螺母向下圓柱頭部

2B-III 螺母向下，螺紋頭部
