立卧式電機外形尺寸圖 Y2-71B35,YF-71B35,250W與370W 實物圖
Tags: TRSS系列絲杆升降機    發布時間: 2023-08-29
  普通三相異步電機，常規的是立式或者卧式，另外也有立式和卧式一體的電機，代碼爲B35。一般是在立式電機的基礎上，加裝卧式底腳闆，這樣不管立式還是卧式都可以安裝。
  下面以250W/370W爲例，這款以71機座爲基礎的電機，輸出法蘭是71B5，法蘭外圓是160mm,安裝孔130，定位110，輸出軸徑14，軸長30，同時又配有安裝底腳，安裝孔孔距爲90*112，中心高爲71，附圖：

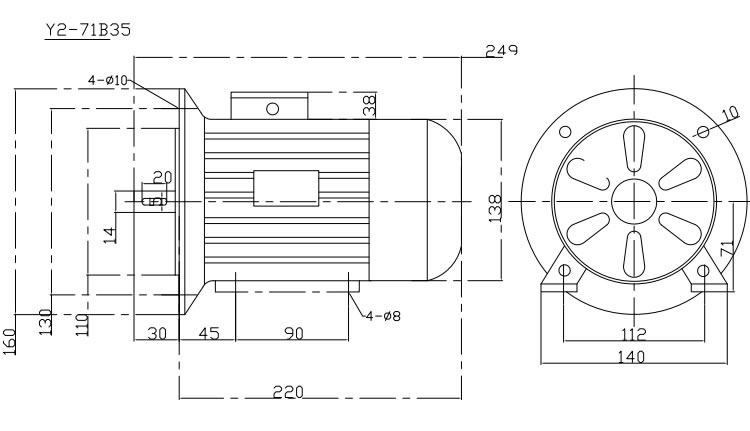

Y2-71B35  250W與370W立卧式電(diàn)機(jī)外形尺寸圖 ：
Y2-71B35,250W與370W立卧式電機外形尺寸圖

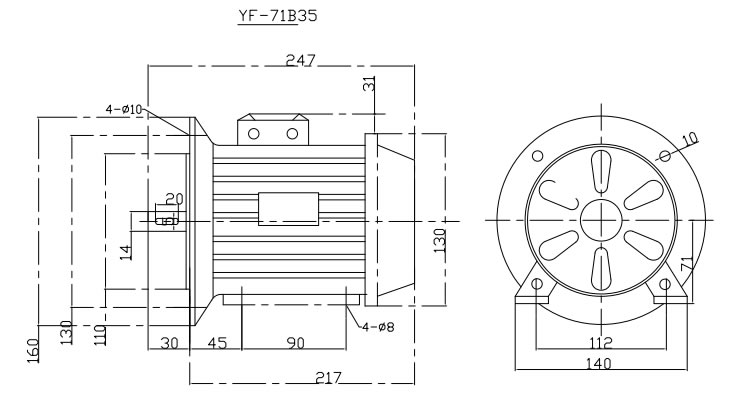

YF-71B35  250W與370W立卧式電(diàn)機(jī)外形尺寸圖 ：
YF-71B35,250W與370W立卧式電機外形尺寸圖

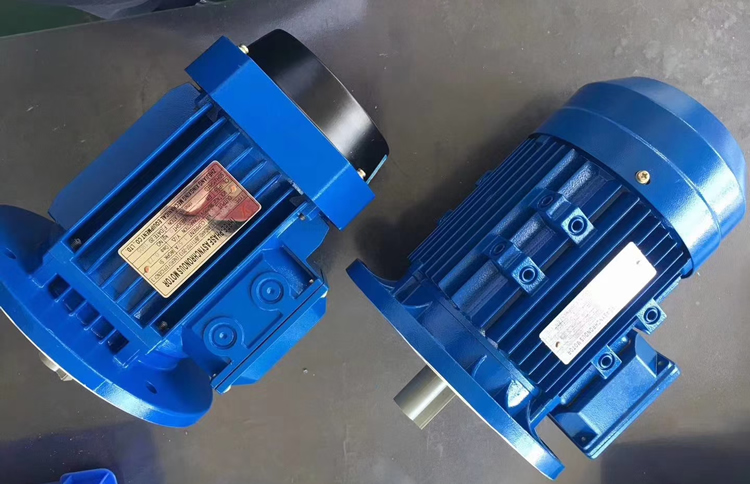

Y2-71B35,YF-71B35,250W與370W立卧式電機 實物圖 ：
Y2-71B35,YF-71B35,250W與370W立卧式電機 實物圖 ：
