當前位置：網站首頁 > 技術支持 > Y2-63B3,YF-63B3,Y0.18KW-4P卧式電機(圓殼和方殼)外形尺寸圖及實物圖

Y2-63B3,YF-63B3,Y0.18KW-4P卧式電機(圓殼和方殼)外形尺寸圖及實物圖
Tags: SWL蝸輪絲杆升降機    發布時間: 2023-08-15
 普通三相異步電機 ，功率0.18KW，卧式安裝，Y263-B3,YF63-B3,Y0.18KW-4P卧式電機有圓殼和方殼的區别。（注：卧式電機的機座号，對應的是中心高尺寸，比如63機座，那麽這款電機的中心高就是63mm ）
 對於電機的外形尺寸來說，圓殼和方殼的安裝尺寸是一樣的。電機的輸出軸徑11mm,軸長23mm,底面安裝尺寸80*100，中心高63mm,全長223mm，附具體尺寸：

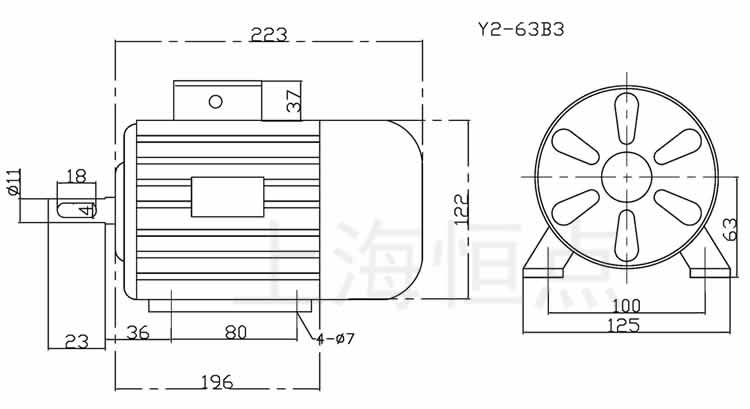

Y263-B3 Y0.18KW-4P圓殼電機尺寸圖
Y263-B3 Y0.18KW-4P圓殼電機尺寸圖

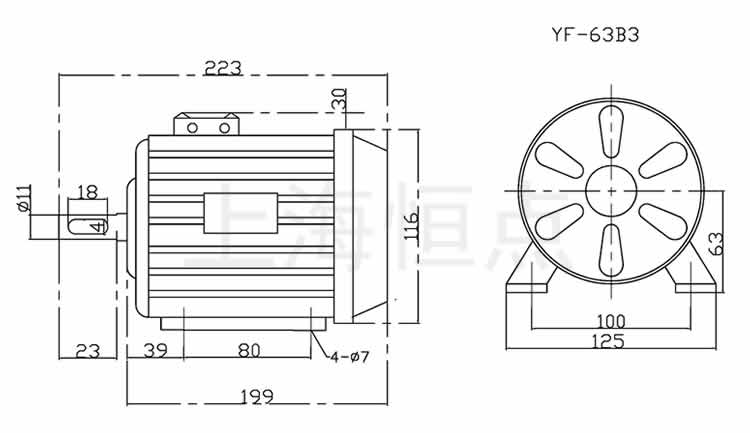

YF63-B3 Y0.18KW-4P方殼電機尺寸圖
YF63-B3 Y0.18KW-4P方殼電機尺寸圖

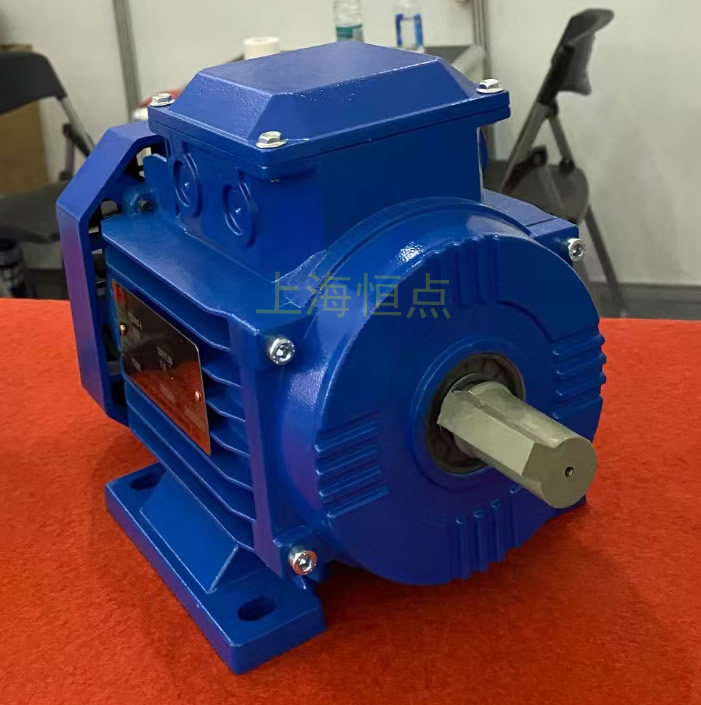

卧式電機實物照片 ：
卧式電機實物照片
