SWL100噸升降機實物及對應的外形尺寸圖-恒點

Tags: SWL蝸輪絲杆升降機 發布時間: 2023-08-14

SWL100噸的梯形絲杆升降機，頭部爲球頭法蘭，支持小角度的轉動，适合有一定傾斜的工況場所使用。型号舉例SWL100T-M-1A-球頭-400-FZ，絲杆規格Tr160*24，速比有12，24，36三種，另外可定特殊比。當速比爲慢速比1：36時，螺距24，升降機蝸杆每轉1圈，絲杆升降的距離爲0.67mm。
SWL100噸的升降機箱體高度360，上端蓋直徑240，高度40，蝸杆的直徑45，長度爲100。箱體的安裝孔距爲412*508，安裝4-18的通孔。升降機頭部法蘭盤直徑370mm，安裝孔距280，4個固定孔爲4-48的通孔，其他尺寸參照外形尺寸圖：

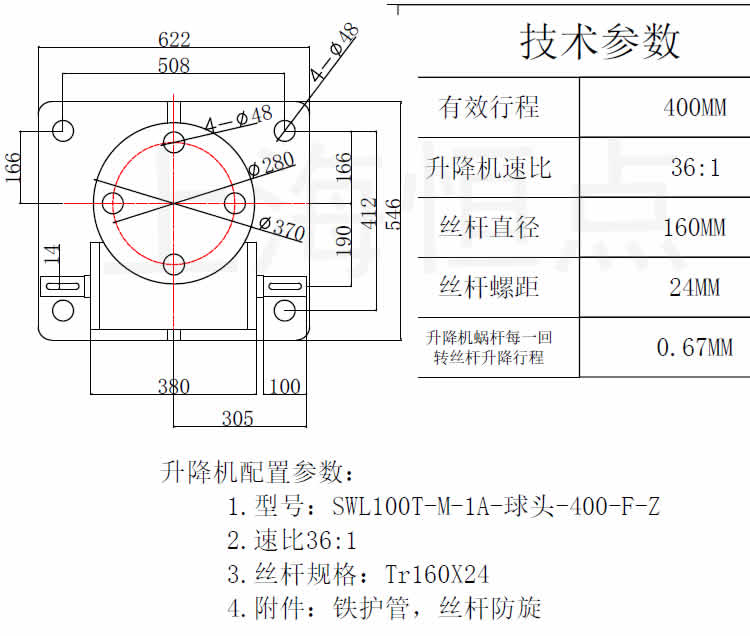

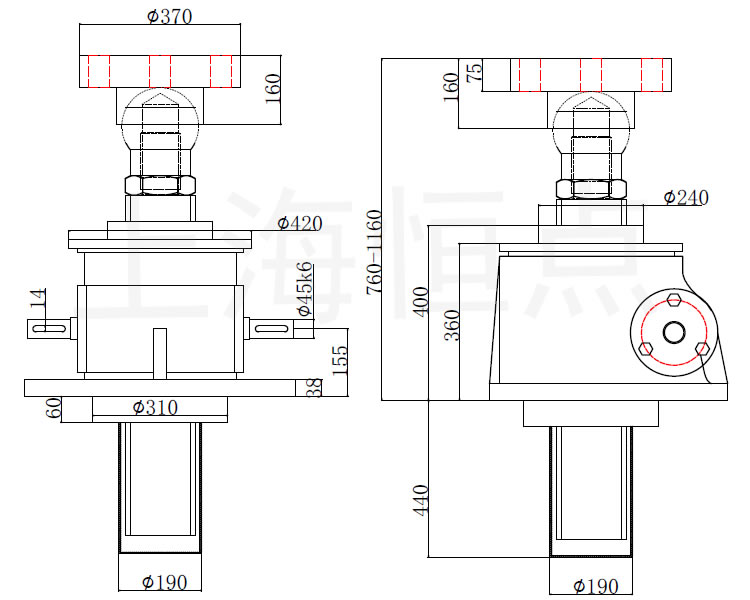

SWL100噸梯形絲杆升降機外形尺寸圖

SWL100噸梯形絲杆升降機外形尺寸圖

SWL100噸梯形絲杆升降機外形尺寸圖

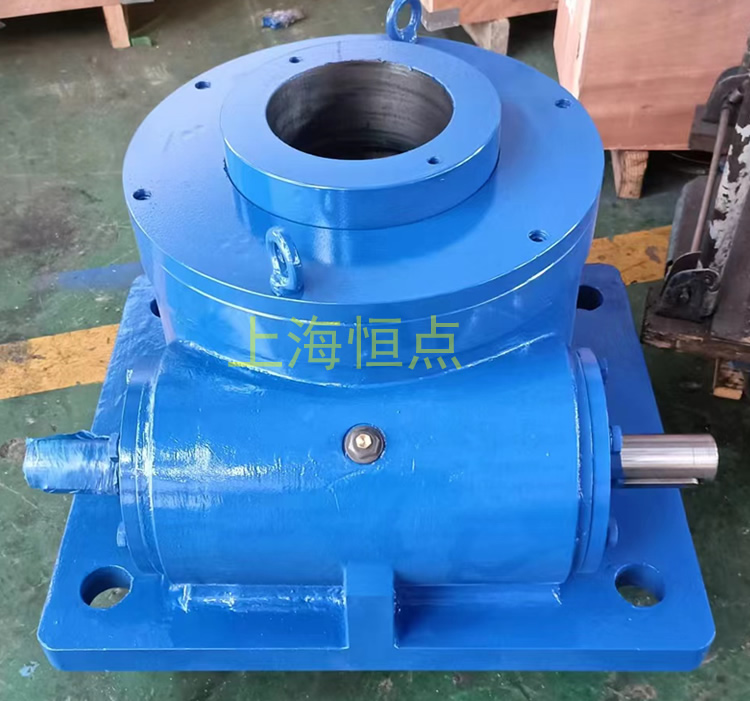

SWL100噸升降機實物的箱體圖片

SWL100噸升降機實物的箱體圖片
