減速機配套的異步電動機的種類及工作原理

1.按定子電源相數分：單相異步電動機、兩相異步電動機、三相異步電動機；

2.按轉子結構分：鼠籠型異步電動機、繞線型異步電動機；

二、異步電動機的工作原理

1.異步電動機的結構

異步電動機由固定不變的定子和旋轉的轉子兩個基本單元構成。定子部分主要包括定子鐵芯、定子繞組、基座，轉子部分主要包括轉軸、轉子鐵芯
、轉子繞組（閉合導體），在定子鐵芯的内圓和轉子鐵芯的外圓有均勻分布的槽，其作用是嵌放繞組，如圖1所示
。

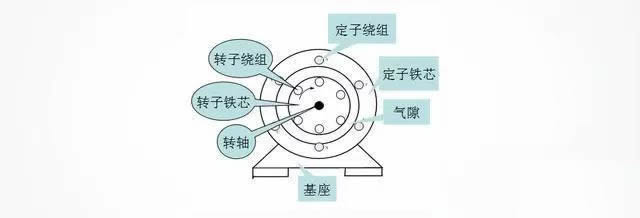

圖1 異步電動機結構圖

轉子和定子之間留有很小的氣隙（中、小型異步電動機一般在0.2~1.5mm左右），保證轉子可以在定子中能自由旋轉。

2.異步電動機旋轉磁場的産生

以三相異步電動機爲例，圖1将定子鐵芯徑向兩個線端連接在一起組成一相，例如始端A和終端X連接作爲一相，始端B和終端Y連接作爲一相，始端C與終端Z連接作爲一相，這樣就構成瞭三相電機，向定子三相繞組通三相對稱的交流電，即幅值大小相等，頻率相等，相位相差 ，如圖2所示。

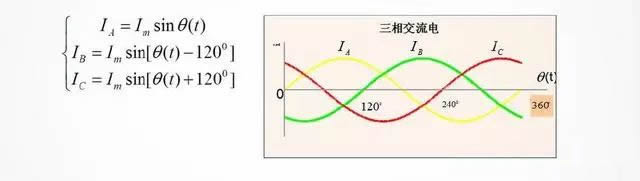

圖2 三相對稱的交流電

三相定子繞組中便通過三相對稱電流，在空間産生旋轉磁場
，如圖3所示。

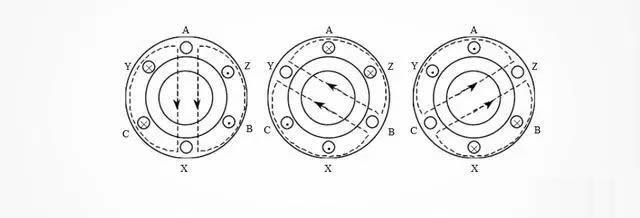

圖3 異步電動機旋轉磁場的形成

當交流電相位θ=00 時，IA=0，IB爲負值，IC爲正值，此時，線端A、X沒有電流，繞組BY電流從Y流進B流出，繞組CZ電流從C流進Z流出，由安培右手螺旋定則得到圖中的磁感線的方向（如虛線箭頭所示）。

當交流電相位θ=1200時，IB=0，IA爲正，IC爲負值，此時，線端B、Y沒有電流，繞組AX電流從A流進X流出，繞組CZ電流從Z流進C流出，由安培右手螺旋定則得到圖中磁感線的方向（如虛線箭頭所示）。

當交流電相位θ=2400時，IC=0，IA爲負，IB爲正，此時，線端C、Z沒有電流，繞組AX電流從X流進A流出，繞組BY電流從B流進Y流出，由安培右手螺旋定則得到圖中磁感線方向（如虛線箭頭所示）。

當交流電相位 時和圖狀态一樣，重複前面的過程，可以看出，定子繞組中三相交流電變化一個周期，空間的合成磁場也随著交流電的相序變化一周，随著交流電的不斷變化，空間合成磁場不停旋轉，於是形成旋轉磁場。旋轉磁場的方向由接入定子的交流電相序決定，隻要改變交流電的接入相序（比如接入的A相改爲接入B相）旋轉磁場的相序随著變化。

3.異步電動機的工作原理

由於旋轉磁場不斷切割轉子中的閉合導體，産生感應電動勢和感應電流，再由轉子中的感應電流和旋轉磁場的相互作用産生電磁轉矩，使得轉子随著旋轉磁場的方向同向運轉。比如籠型異步電動機，由於旋轉磁場順時針切割轉子導體，相當於導體逆時針轉動，運用右手定則，讓磁感線垂直穿過手心，拇指指向導體的運動方向，四指的方向就是感應電流的方向（如圖4所示籠型異步電動機轉子繞組電流的方向），然後應用左手定則，磁感線穿過手心，四指指向電流運動方向，大拇指方向即爲轉子受到電磁力的方向（如圖所示電磁轉矩矩T方向），在電磁力的作用下形成電磁轉矩，拖動轉子順著旋轉磁場的方向轉動。

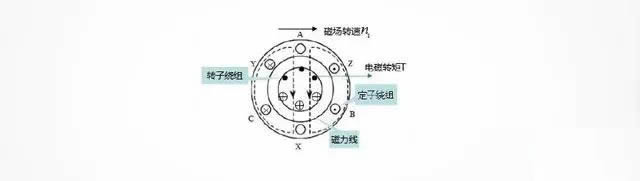

圖4 籠型異步電動機截面圖

在異步電動機中，爲保持旋轉磁場始終切割轉子導體産生感應電流，轉子轉速小於旋轉磁場的速度。
