3 一般性定義
3.1圓弧齒輪基本齒廓
用來確定圓弧齒制的輪齒尺寸比例所依據的齒廓。
3.2圓弧圓柱齒輪基本齒條
在法截面内具有圓弧圓柱齒輪基本齒廓的假想齒條。
3.3圓弧齒
基本齒廓由圓弧構成的輪齒。
3.3.1法面圓弧齒
法截面基本齒廓爲圓弧的圓弧齒。
3.3.2端面圓弧齒
端截面基本齒廓爲圓弧的圓弧齒。
3.3.3單圓弧齒
基本齒廓工作弧爲一段凸圓弧或凹圓弧的輪齒。

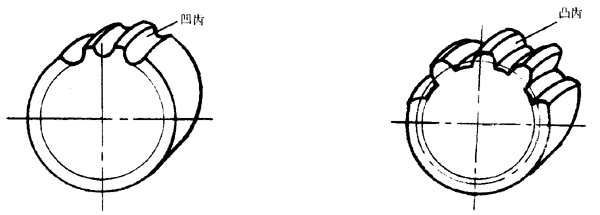

3.3.4
凹齒
基本齒廓工作弧爲凸圓弧的輪齒（見3.3.3圖示）
3.3.5凹齒
基本齒廓工作弧爲凹圓弧的輪齒（見3.3.3圖示）
3.3.6雙圓弧齒
基本齒廓工作是由凸凹兩段圓弧構成的輪齒。
3.4圓弧圓柱齒輪（圓弧齒輪）
由圓弧齒構成的斜齒圓柱齒輪 。
3.4.1單圓弧齒構成的斜齒圓柱齒輪。
由單圓弧齒構成的斜齒圓柱齒輪。
3.4.2雙圓弧圓柱齒輪（雙圓弧齒輪）
由雙圓弧齒構成的斜齒圓柱齒輪。
3.5圓弧圓柱齒輪副
由兩個相齧合的圓弧圓柱齒輪組成的平行軸齒輪機構。
3.5.1單圓弧圓柱齒輪副
由一個凸齒單圓弧圓柱齒輪與另一個凹齒單圓弧圓柱齒輪相齧合所組成的平行軸齒輪機構 。
3.5.2雙圓弧圓柱齒輪副
由兩個相齧合的雙圓弧圓柱齒輪組成的平行軸齒輪機構。
3.6圓弧圓柱齒輪傳動
利用圓弧圓柱齒輪 ，按一定的傳動比來傳遞運動（動力）的傳動方式。
3.7圓弧齒輪系
由若幹圓弧圓柱齒輪副且成的傳動機構。 |
